Beaucoup de gens achètent une table de soudage et s’en servent comme d’un établi en métal. C’est dommage, parce que l’essentiel de son intérêt est ailleurs, dans les trous du plateau et dans la façon dont le courant y circule.
Bien utiliser une table de soudage, c’est exploiter son bridage en trois dimensions et lui faire porter la masse électrique. Je vous montre comment positionner une pièce, où brancher la pince, ce que valent vraiment les équerres magnétiques et comment ne pas ruiner le plateau en six mois.

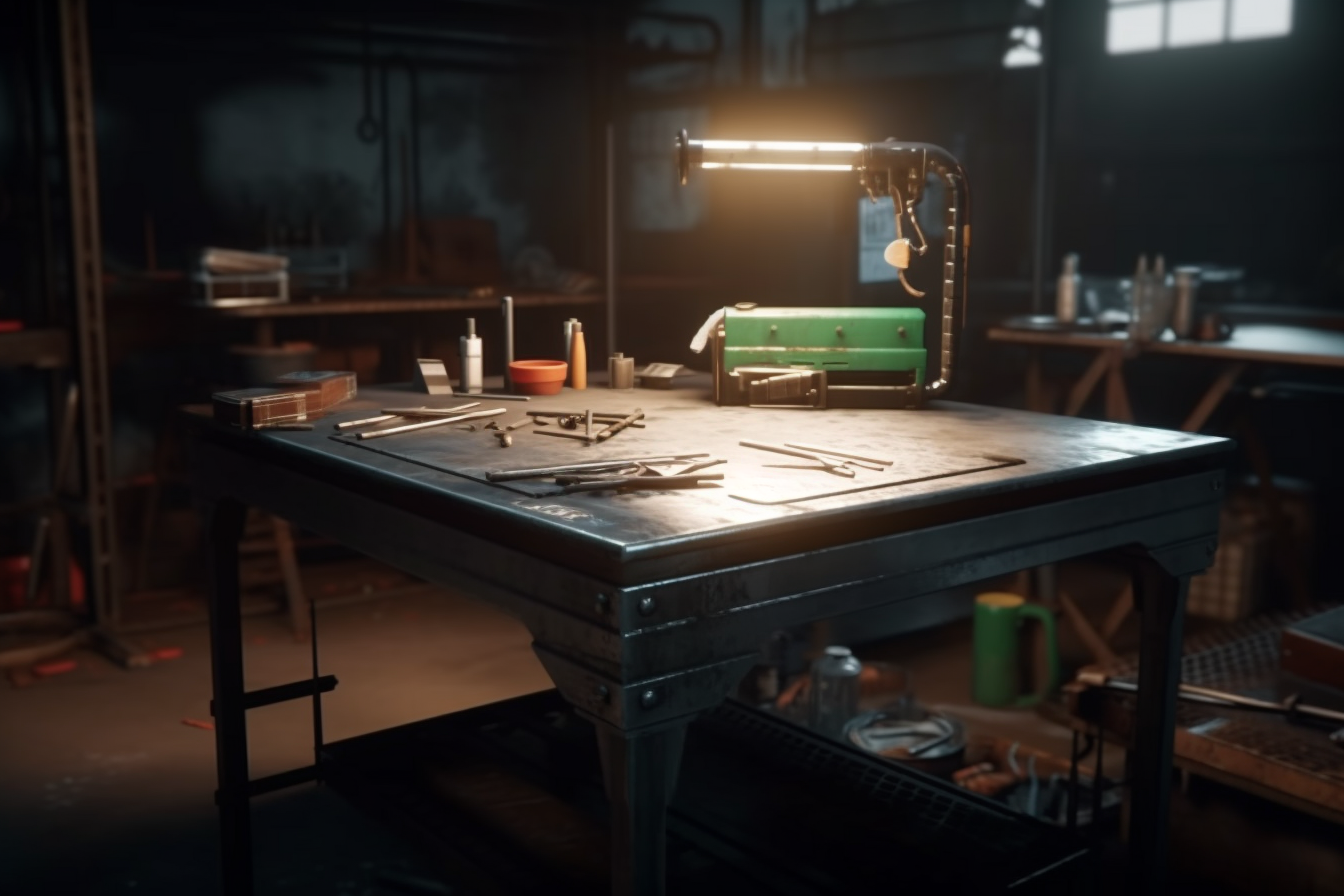

Ce qui distingue une table de soudage d’un établi
Trois choses, et aucune n’est la solidité. D’abord le plateau en acier plein, généralement de 6 à 16 millimètres, qui encaisse les projections et la chaleur sans se marquer comme le ferait un plan de travail ordinaire.
Ensuite la trame de trous calibrés, souvent de 16 ou 28 millimètres, répartis au pas régulier. Elle transforme la table en système modulaire, où butées, goupilles et brides se replacent exactement au même endroit d’une pièce à l’autre.
Enfin la planéité garantie, le seul critère qui compte vraiment à l’achat. Une table voilée fabrique des pièces fausses sans que vous vous en rendiez compte, et rien ne rattrape ce défaut ensuite. C’est là que se joue l’écart entre deux modèles.
Chaque élément a un rôle, et une erreur associée
Le matériel qui gravite autour de la table sert à deux choses, positionner et maintenir. Ce sont deux fonctions distinctes qu’on confond souvent, et cette confusion explique la plupart des assemblages qui sortent de travers.
| Élément | Son rôle | L’erreur à éviter |
|---|---|---|
| Plateau percé | Bridage dans les trois axes | Meuler dessus, les grattons s’incrustent |
| Pince de masse | Fermer le circuit électrique | La poser loin de la zone soudée |
| Équerres magnétiques | Positionner avant le pointage | Les laisser pendant le cordon |
| Vérins et brides rapides | Maintenir pendant la chauffe | Laisser le courant les traverser |
| Butées et goupilles | Répéter une cote à l’identique | S’y fier sur un plateau voilé |
| Spray anti-adhérent | Empêcher les projections de coller | Le remplacer par de l’huile |
La quatrième ligne mérite qu’on s’y arrête. Un vérin de bridage ou une équerre qui se retrouve sur le trajet du courant chauffe, se déforme et perd sa précision définitivement. Le courant doit passer par le plateau et par la pièce, jamais par un accessoire de maintien.
Le circuit de masse, le point que tout le monde néglige
Sur une table métallique, on branche la pince directement sur le plateau, et c’est tout l’intérêt du système. Plus besoin de repincer à chaque changement de pièce, le courant remonte par la table et par les points de contact.
Encore faut-il que le contact soit franc. Le courant emprunte toujours le chemin le plus court et le moins résistant. Si la pièce repose sur de la peinture, de la rouille ou un dépôt de grattons, il cherchera un autre passage, souvent à travers une bride, avec des micro-arcs qui creusent le plateau.
Le réflexe est donc simple. Posez la pince de masse du même côté que la soudure, dégagez les portées de contact à la brosse, et vérifiez que rien de fragile ne se trouve entre la pièce et le plateau. Les tables de soudage haut de gamme prévoient d’ailleurs une borne de masse dédiée.

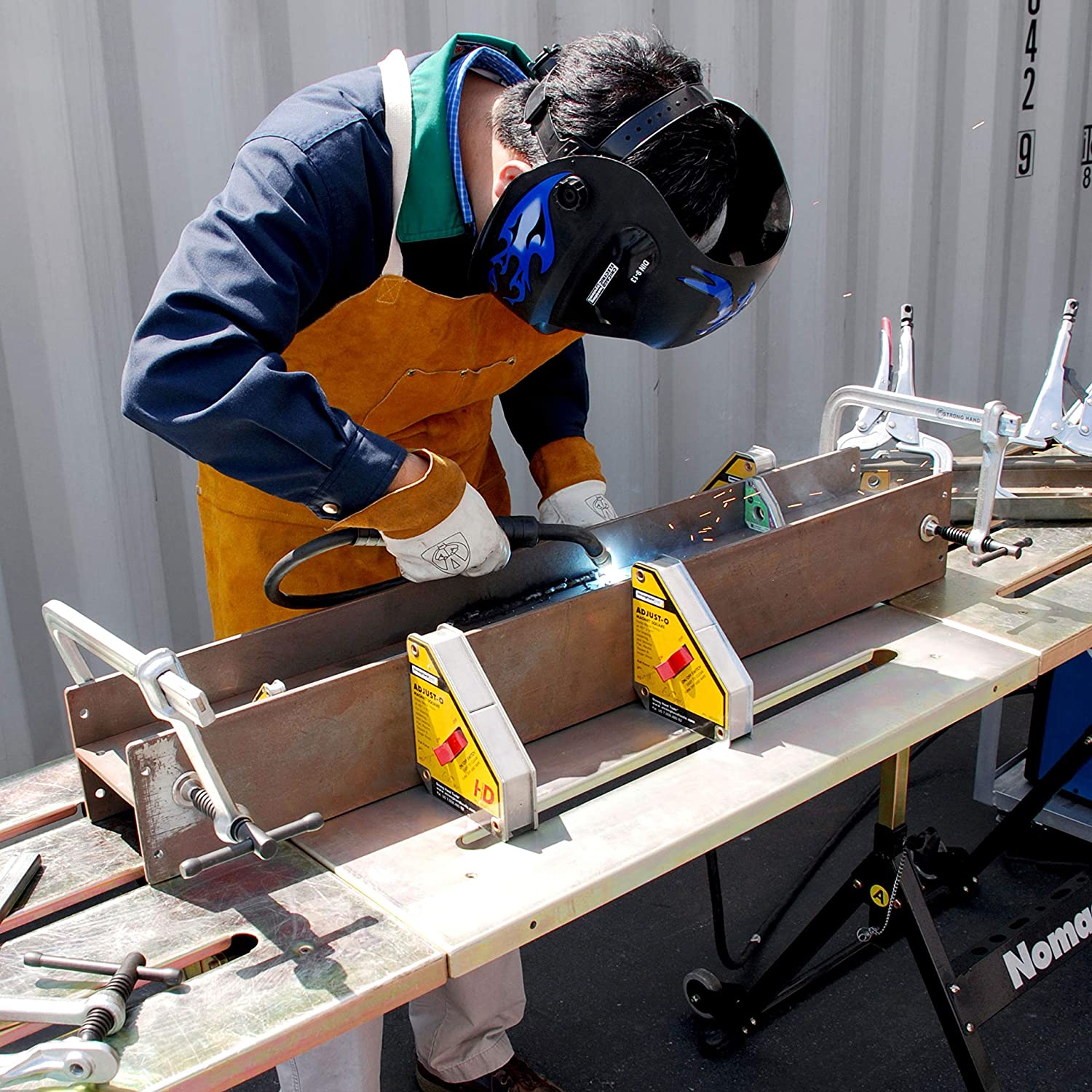

Positionner puis maintenir, dans cet ordre
C’est la méthode qui distingue un assemblage juste d’un assemblage approximatif. On place d’abord, on pointe ensuite, on soude en dernier, et chaque étape utilise un outil différent.
- Nettoyez les portées de contact et le plateau, un gratton sous une pièce fausse tout l’équerrage.
- Positionnez avec les butées et les goupilles, qui donnent une cote répétable d’une pièce à l’autre.
- Maintenez avec des vérins ou des brides mécaniques, jamais avec les seuls aimants.
- Contrôlez l’équerrage avant de pointer, puis posez des points courts aux extrémités.
- Retirez les équerres magnétiques, et seulement là, réalisez les cordons définitifs.
Le bridage ne supprime pas le retrait du métal, il le déplace. Une pièce serrée trop fort se déformera en se libérant, ou fissurera si l’acier ne peut pas travailler. Soudez donc en points alternés et symétriques plutôt qu’en enchaînant un côté puis l’autre, comme je l’explique pour éviter les trous quand on soude.
Un point conditionne tous vos achats futurs d’accessoires, et il se décide au moment de la table. Le perçage du plateau suit deux standards industriels, des trous de seize millimètres ou des trous de vingt-huit, avec un entraxe régulier propre à chacun.
Tout l’outillage de bridage se rattache à l’un ou à l’autre, les butées, les serre-joints à came, les équerres, les vés. Choisir un standard, c’est choisir l’écosystème d’accessoires dans lequel vous piocherez pendant des années.
Le seize convient à la mécanique fine et aux petites pièces, le vingt-huit encaisse les efforts de chaudronnerie lourde. Vérifiez ce diamètre avant tout, une table dont le perçage ne correspond à aucun standard vous condamne aux accessoires du seul fabricant.

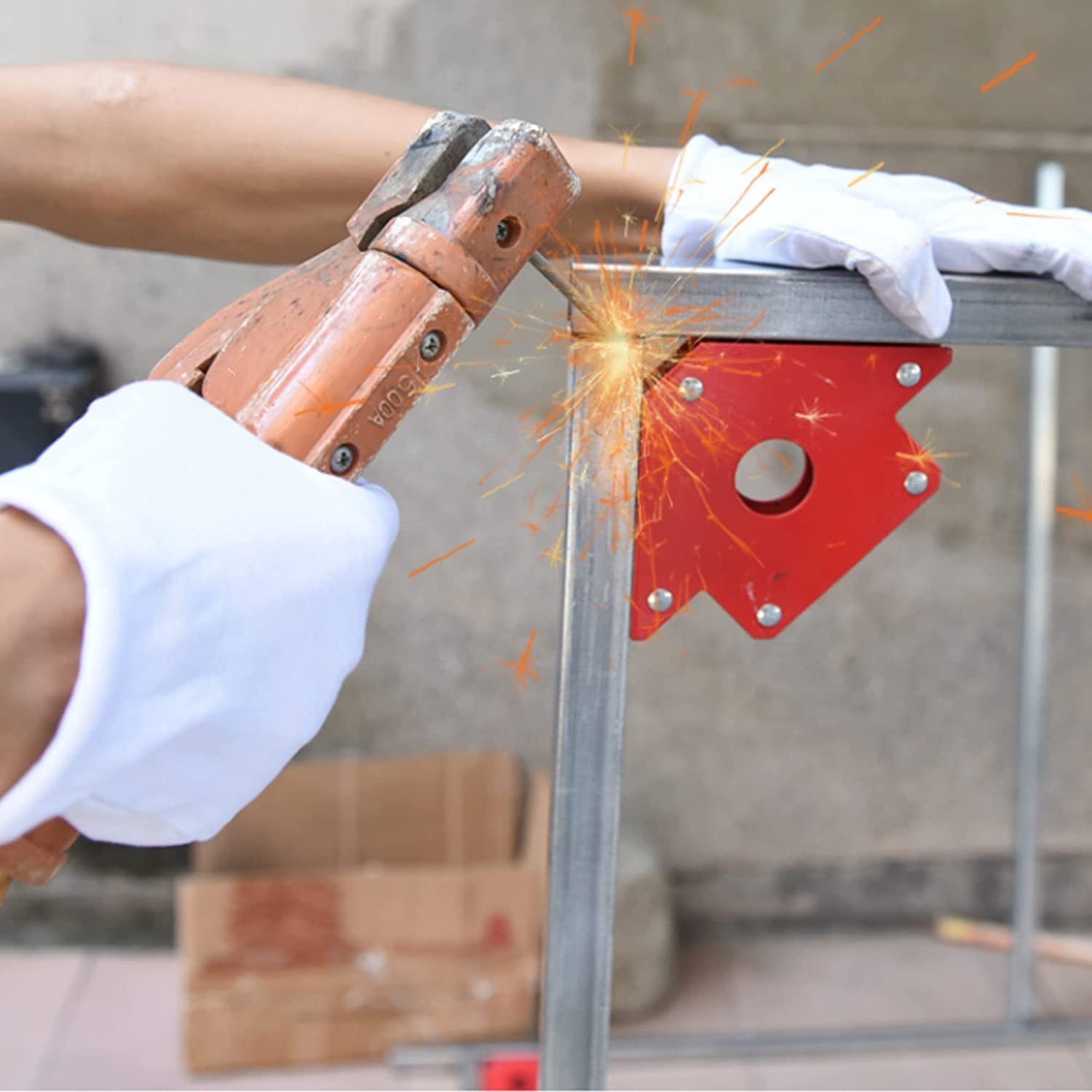

Ce que valent vraiment les équerres magnétiques
Elles sont indispensables et surestimées à la fois. Pour présenter un angle à 90 degrés le temps de poser deux points, rien ne va plus vite. Pour tenir un assemblage pendant un cordon complet, elles ne suffisent pas.
Deux raisons à cela. La première est thermique, un aimant permanent perd de sa force en chauffant, et une pièce soudée à côté monte vite au-delà de ce qu’il supporte. La seconde est plus prosaïque, l’aimant attire toutes les projections d’acier, qui viennent se coller entre lui et la pièce et faussent l’appui.
Utilisez-les donc pour ce qu’elles font bien, le positionnement rapide avant pointage. Les aimants de soudure à force commutable ont un vrai avantage ici, ils se désactivent d’un levier et se retirent sans arracher la pièce.
Entretenir le plateau pour qu’il reste plan
Un plateau se dégrade de trois façons, et les trois sont évitables pour deux minutes de discipline en fin de journée.
- Le meulage : les particules d’acier chaudes projetées par une meuleuse s’incrustent dans la surface, rouillent, et créent un relief qui fausse toutes les mises en place suivantes. Meulez ailleurs que sur la table.
- Les projections collées : un spray anti-adhérent appliqué avant chaque séance les empêche d’accrocher, et un coup de brosse suffit ensuite. Évitez les huiles de récupération, qui fument et encrassent.
- La corrosion, sur les tables en acier non traité : un chiffon légèrement huilé en fin de journée règle le problème, à condition de le retirer avant la séance suivante, puisque le gras nuit au passage du courant.
Cette routine double la durée de vie utile du plateau. Une table qui reste plane vaut plus cher qu’une table neuve mal traitée, parce que c’est elle qui fixe la référence de tous vos angles.
Utiliser une table de soudage : vos questions
Une table de soudage est-elle vraiment utile ?
Dès que vous assemblez des pièces qui doivent être d’équerre, oui. Elle apporte un plan de référence garanti et un bridage répétable. Pour de la simple réparation posée à plat, un établi métallique bien dégagé suffit largement.
Où brancher la pince de masse ?
Directement sur le plateau, du même côté que la zone à souder. Vérifiez que la pièce repose sur du métal nu, sans peinture ni rouille, sinon le courant cherchera un autre chemin et provoquera des micro-arcs qui marquent la table.
Les équerres magnétiques suffisent-elles à tenir une pièce ?
Pour positionner et pointer, oui. Pour souder un cordon complet, non. L’aimant perd de sa force en chauffant et se charge de projections qui décollent son appui. Passez à des vérins ou des brides mécaniques dès que la chaleur monte.
Peut-on meuler sur une table de soudage ?
À éviter absolument. Les particules chaudes projetées s’incrustent dans le plateau, rouillent et créent des points hauts qui faussent tous vos assemblages suivants. Meulez à côté, sur un support dédié, quitte à déplacer la pièce.
Comment protéger le plateau des projections ?
Un spray anti-adhérent appliqué avant chaque séance, qui empêche les grattons d’accrocher. Un simple brossage suffit ensuite. N’utilisez ni huile de vidange ni graisse, elles fument sous l’arc et gênent le passage du courant.
Comment limiter la déformation des pièces ?
En pointant aux extrémités puis en soudant par points alternés et symétriques, jamais un côté entier d’affilée. Le bridage ne supprime pas le retrait du métal, il ne fait que déplacer l’endroit où la pièce va travailler en refroidissant.
🔧
